Report Monitor bleibt stumm

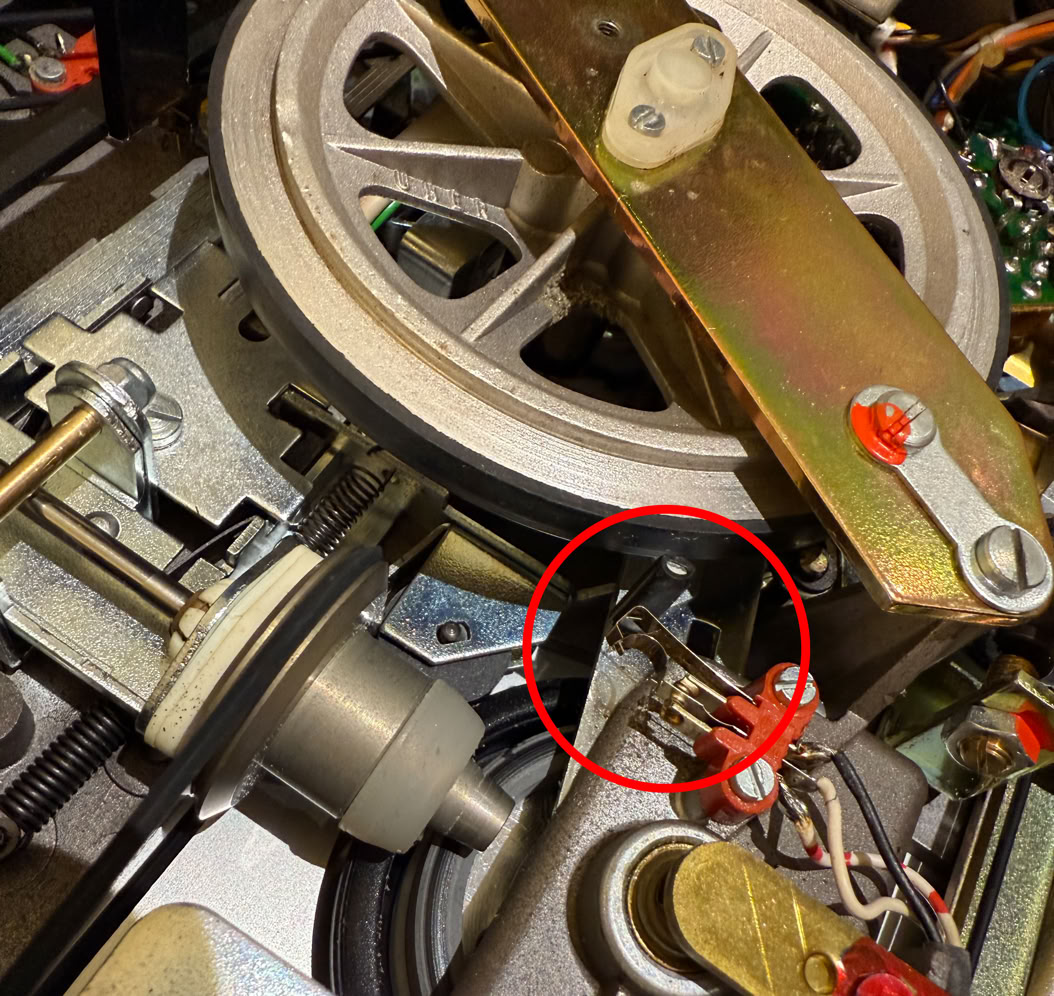

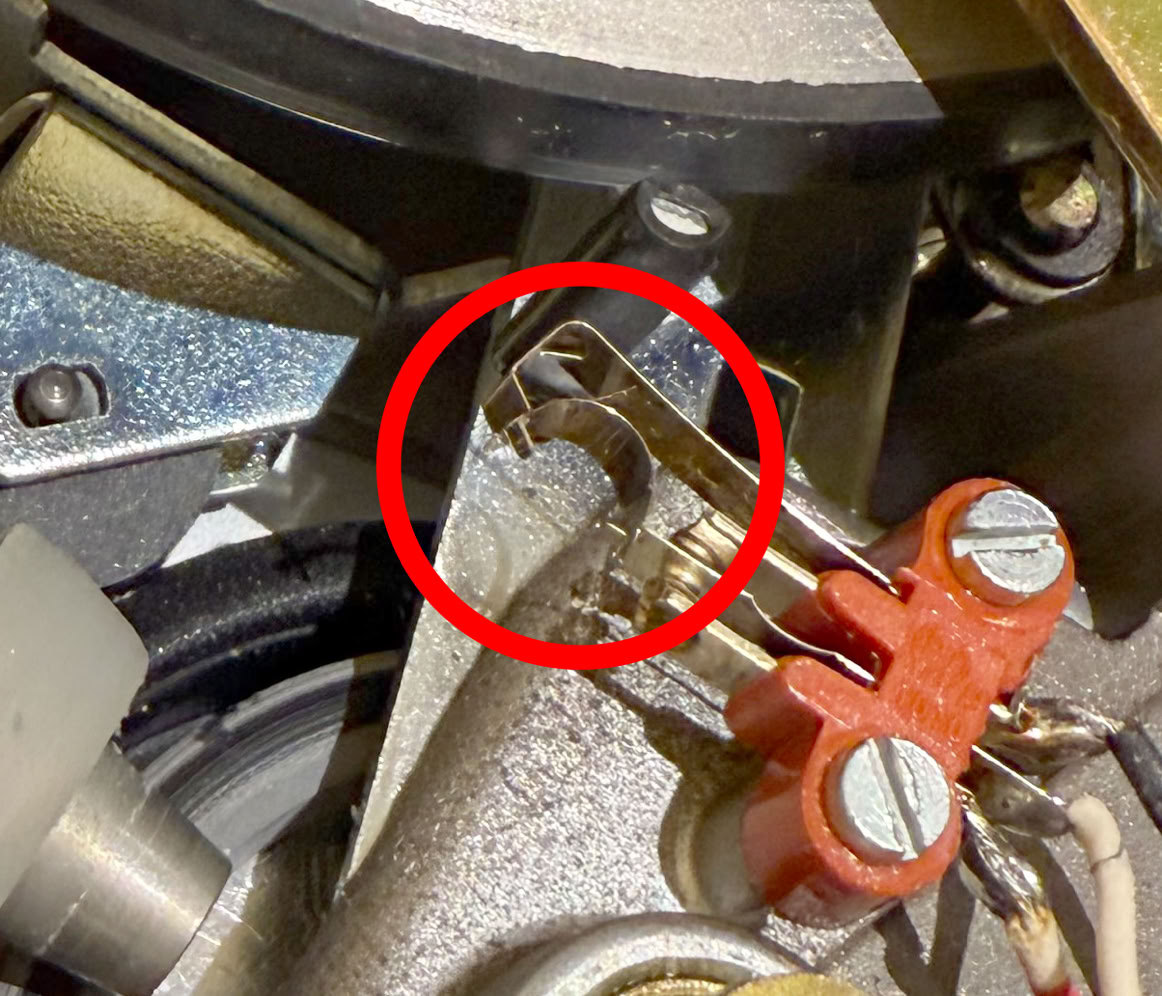

Es gehört zu den häufigsten Fehlern bei den Monitor-Modellen: Aus dem Lautsprecher kommt kein Ton. Dies kann natürlich viele Ursachen haben, angefangen von defekten Wiedergabeköpfen, über Probleme mit den Verstärkerstufen bis hin zur Endstufe. Bevor man jedoch beginnt, diese Möglichkeiten zu prüfen, sollte man sein Augenmerk auf ein unscheinbares Federchen richten. Dieses gebogene Federchen ist ein ganz wichtiger Bestandteil eines Mikroschalters, der sich unterhalb des Antriebsrades befindet.
Wenn diese Feder fehlt, bleibt das Report Monitor definitiv stumm, weil ein grundlegender Wiedergabe-Kontakt nicht bedient wird. Es kann vorkommen, dass beim Auswechseln des kleinen Riemens zur Umspulwippe die Feder geradezu wegfliegt. Die Chance, diese wiederzufinden ist aufgrund der winzigen Ausmaße sehr gering.
Fazit: Wenn bei einem Report Monitor kein Ton zu hören ist, erst einmal den besagten Mikroschalter prüfen. Wenn dort die Feder fehlt, sollte zunächst dieser Fehler behoben werden, bevor man sich auf die zeitraubende Suche nach defekten Bauteilen macht oder aufwändige Messungen vornimmt.

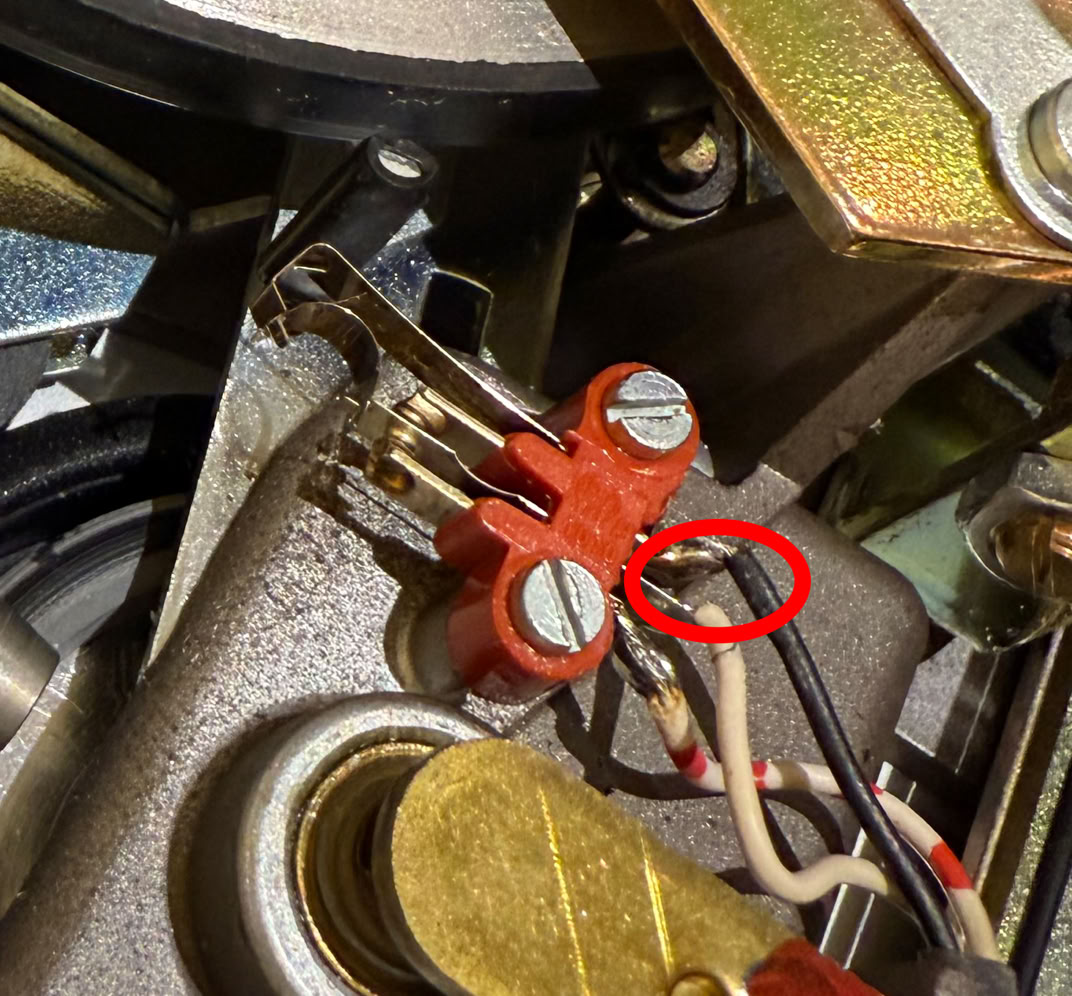

Kontrolle: Band starten und beim Mikroschalter die oberen Kontakte (rote Umrandung auf folgendem Foto) mit einem kleinen Schraubendreher überbrücken.
Sollte jetzt der Ton hörbar sein, ist die fehlende Feder die Fehlerursache. Ansonsten müsste an anderer Stelle nach dem Fehler gesucht werden. Es wird empfohlen, nur die Feder zu tauschen und nicht den kompletten Mikroschalter. Damit erspart man sich das Aus- und Wiedereinlöten und das Justieren.
Sollte jemand den Mikroschalter benötigen kann ich eine Bezugsquelle benennen.
